NORBIT集成多波束测量系统

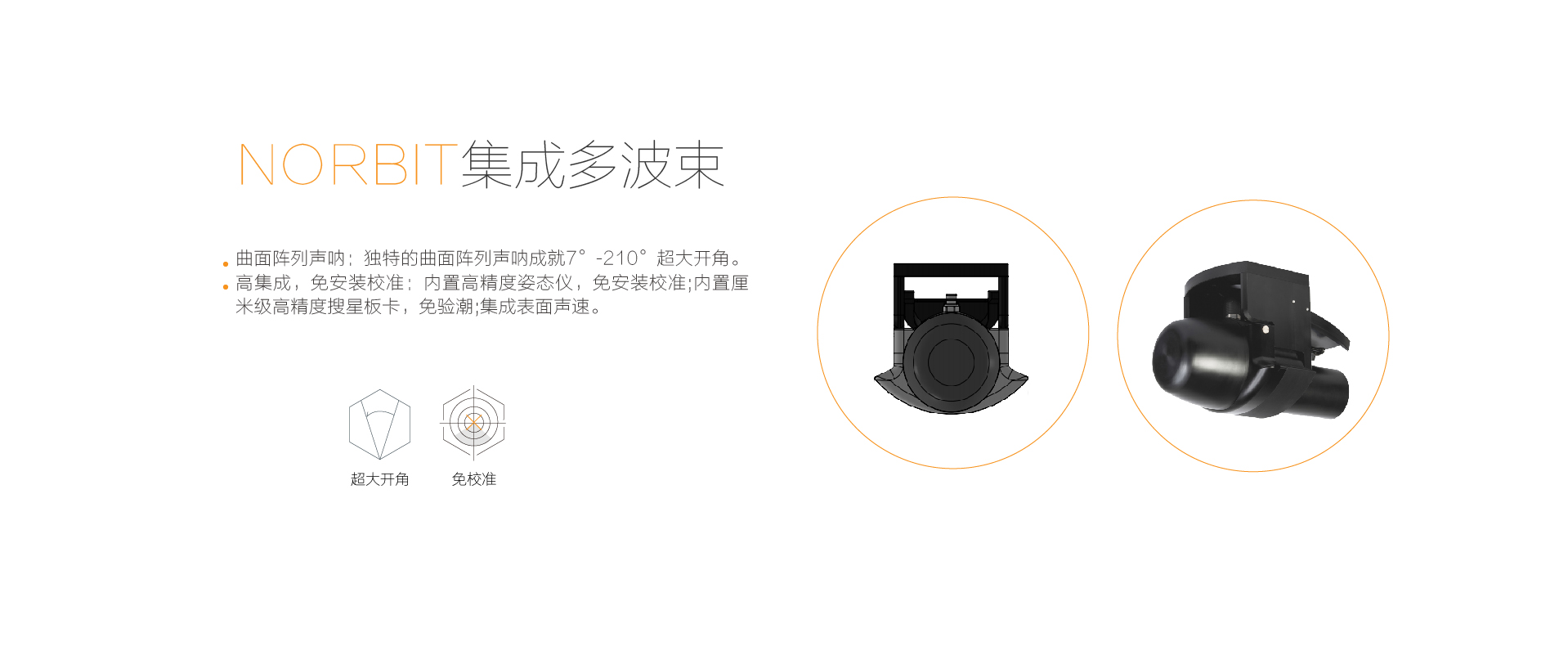

NORBIT iWBMS集多波束声呐基阵、高精度卫星/惯性导航系统、表面声速计于一体,是一款高度集成、高分辨率的高端多波束测深系统,该设备是基于曲面阵列声呐平台,采用了最新的模拟和数字信号处理,事实证明曲面阵列声呐技术效果显著。

【产品概述】


NORBIT集成多波束测量系统

NORBIT iWBMS集多波束声呐基阵、高精度卫星/惯性导航系统、表面声速计于一体,是一款高度集成、高分辨率的高端多波束测深系统,该设备是基于曲面阵列声呐平台,采用了模拟和数字信号处理,事实证明曲面阵列声呐技术效果显著。



NORBIT集成多波束测量系统

NORBIT集成多波束测量系统

NORBIT集成多波束测量系统

【特性说明】

参 数
Parameter
项目
内 容 指 标

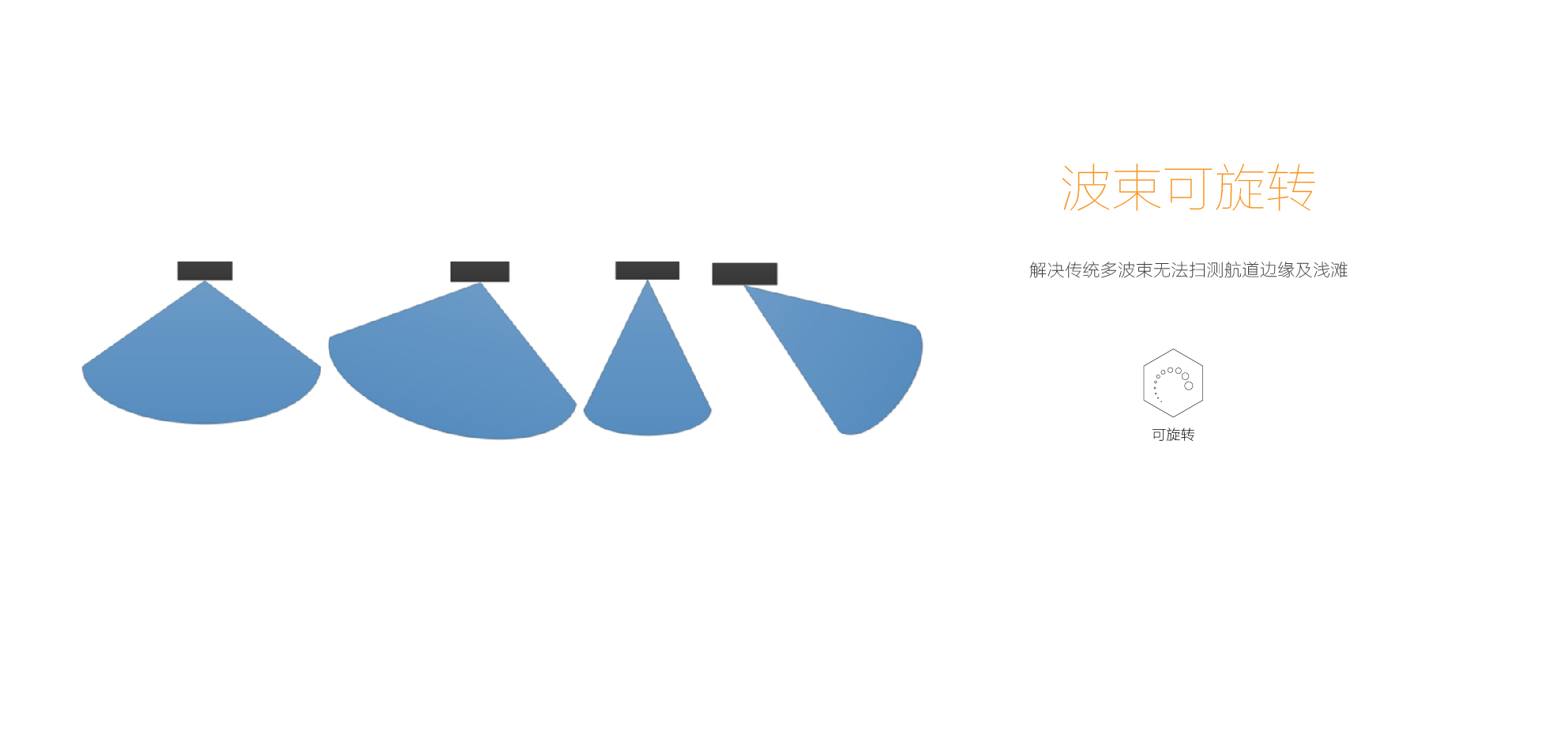

技术参数 扫宽 7°-210°可设
垂直分辨率 <10mm
波束开角 0.9°*1.9°/0.5°*0.9°
波束数 256-512EA&ED
Ping 率 最高达50Hz,与使用量程有关
工作频率 中心频率400kHz±40kHz(80kHz带宽)
量程 0.2m-275m
定位精度 RTK 0.02m
艏向精度 0.03°(2m天线基数)
纵横摇精度 0.02°
涌浪精度 5cm或5%(RTK 2cm)
重量 空气中9.5Kg;水中6Kg

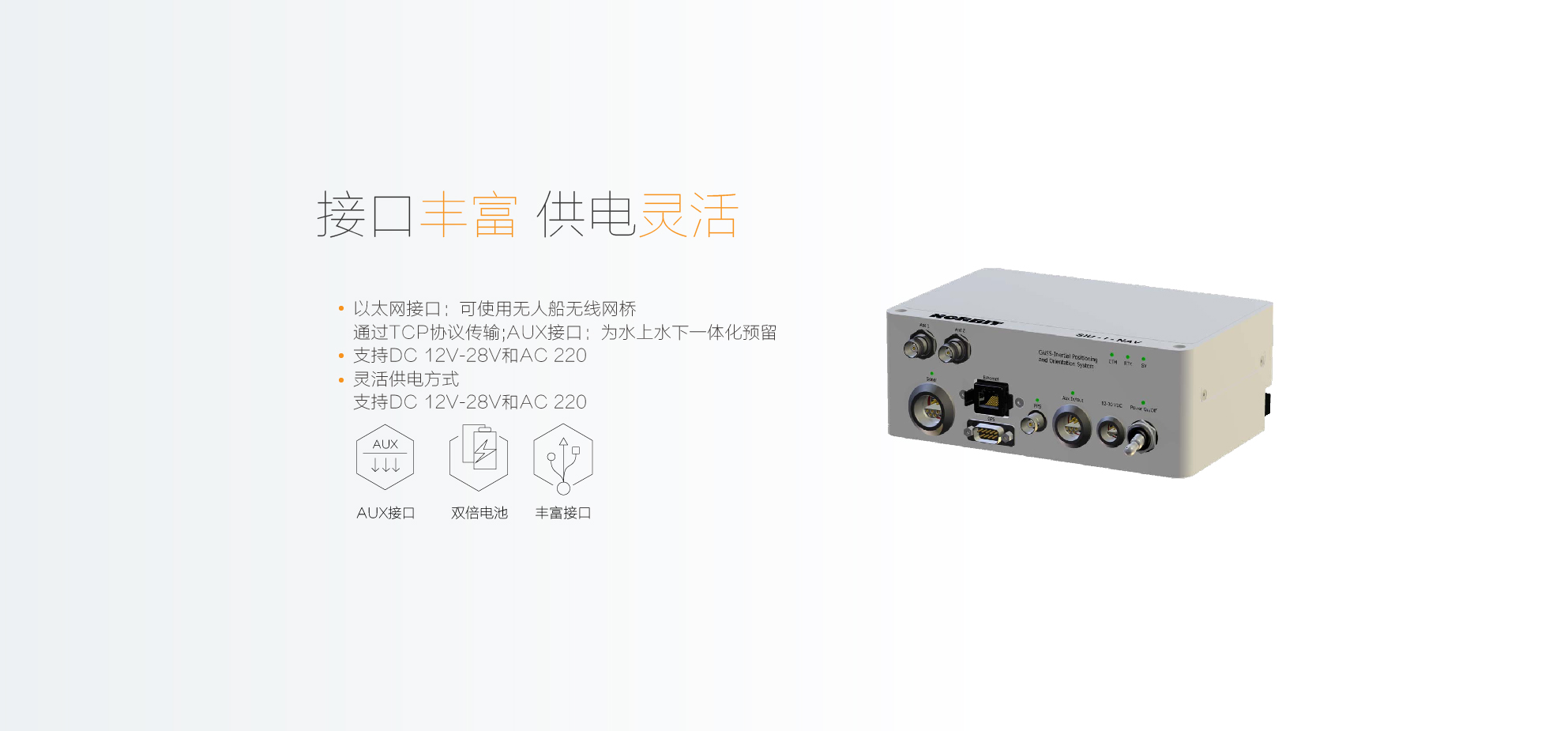

接口 100M网口;RS-232
电缆长度 8m

供电

12—28VDC;110-240VAC;功耗≤55W
工作温度 -4℃ - +40℃
存储温度 -20℃ - +60℃
防水防尘 IP67
本公司产品技术参数及配置如有变更,恕不另行通知。
应用范围
• 港口应用(港口、港池水下精细测量和碍航物、浅点检测等)
• 航道应用(数字化航道水下基础空间数据采集;通航安全水域碍航物检测;航标水下测绘等)
• 水下工程应用(疏浚、抛石等工程土石方量的精确计算;水下建筑物等形态精细测量;炸礁事后残存物精细化测量等)
• 水文应用(数字水文建设,如;水文信息化建设的数据清查和校核;江河湖泊水下基础空间数据采集;水库库容的精细化测量,水下地形数据采集等)
• 海洋石油应用(海洋平台地基形态及周边海底冲淤状况精细化测量;海底管线铺设、检测等相关测量工作;海底管线路由精细化勘察等)
• 水下目标探测应用(水下危险目标精细化测量、水下碍航物精细化测量、沉船打捞应用等)
