华测X5小型化智能RTK测量系统

2018年推出的一款全新产品,搭载Linux操作系统,为华测品牌继X10、X9后的第三款智能RTK

【产品概述】

参 数
Parameter
项目
内 容 指 标

接收机特性

卫星跟踪

支持北斗全星座,支持单系统定位

380通道

操作系统

LINUX系统

初始化时间

5s①

初始化可靠性

>99.99%

接收机外观

外观

流线型圆柱体

按键

1个电源键、1个动/静态切换键

指示灯

1个卫星灯,1个差分信号灯,1个静态数据采集灯,1个Wi-Fi指示灯,2个电源灯

标称精度②

静态精度

平面精度:±(2.5+ 0.5×10-6×D) mm

高程精度:±(5+0.5×10-6×D) mm

RTK精度

平面精度:±(10 + 1×10-6×D) mm

高程精度:±(15+ 1×10-6×D) mm

单机精度

1.5m

码差分精度③

平面精度:±(0.25+ 1×10-6×D) mm

高程精度:±(0.5+ 1×10-6×D) mm

电气化参数

电池

可拆卸双电池设计,电量6800mAh

外接电源

主机可直流电源供电,可220V交流电源供电,可通过电台直接给主机供电。外接电源9-36V DC

物理特性

尺寸

Φ14.2cm×12.0cm

重量

1.29kg

材质

机身采用镁合金设计,镁合金材料使用AZ91D

工作温度

-45℃~+75℃

存储温度

-55℃~+85℃

湿    度

100%无冷凝

防水防尘

IP68级

冲击震动

IK08级

防跌落

抗2米自由落体跌落

数据通讯

I/O接口

1个外置UHF天线接口(网络天线内置)

1个mini USB接口,支持USB数据下载,U盘升级功能

1个七针LEMO口,支持供电,差分数据输出

1个Micro SIM卡槽

电台

内置收发一体电台,功率:0.1W~ 2W、126个信道可调;

外置30W大功率发射电台,支持50个通信信道;

协议:华测协议

网络模块

支持移动GSM/TD-SCDMA/TDD-LTE、联通GSM/WCDMA/TDD-LTE/FDD-LTE、电信TDD-LTE/FDD-LTE三网制

式,三大运营商均可支持。

Wi-Fi

802.11 b/g/n,具有Wi-Fi热点功能。支持AP热点技术,任何智能终端可接入共享上网

蓝牙

BT 4.0,向下兼容BT2.x,协议支持Win/Android/IOS系统

NFC

手簿与主机触碰即可实现WiFi/蓝牙自动连接

数据输出

输出格式

NMEA 0183、二进制码

输出方式

BT/Wi-Fi/RS232/电台

静态存储

存储格式

可直接记录HCN、HRC、RINEX、压缩RINEX

存储空间

标配16GB存储器,支持空间保护,可外接U盘存储

多线程

多线程同时存储,每个线程可独立设置站点名、采样间隔、记录时长、数据格式

下载方式

即插即用的USB下载

FTP远程推送+本地一键下载

HTTP下载

辅助测量

倾斜测量

X5pro标配倾斜测量,免校准

电子气泡

可以实现接收机居中自动测量

CORS基站

主机做基站使用时可通过网络以CORS模式向外发送差分数据,其他任何品牌移动站都能以CORS模式来接收差分数据

多模式

做基站使用时,可同时开启电台、网络及静态记录三种模式

内置网页

查询功能

查询接收机状态及设置信息

设置功能

支持WEB网页,无需手簿也可设置主机工作模式,设置IO、蓝牙、Wi-Fi输出,下载静态数据、固件升级

远程服务

邮件报警,远程升级等

手簿参数

型号

HCE300/HCE320

网络

双卡双待,4G全网通

手簿GPS

支持GPS+GLONASS+BDS三系统定位

物理按键

多功能快捷键,导航键,数字+字母键组合,支持按键中文输入,双测量快捷键

Camera

800W

三防

IP68

点触笔

支持


本公司产品技术参数及配置如有变更,恕不另行通知。
注:
① 可能受大气条件、信号多路径、障碍物和卫星几何位置的影响。
② 精度和可靠性会受到多路径、障碍物、卫星几何位置和大气条件等外界条件影响而变,建议把仪器架设在开阔、无明显电磁干扰和多路径环境的地方。基线长于30公里时候需要精密星历,可能需要长达24小时的观测时间,才能达到高精度静态规范的指标。
③ 取决于提供码差分数据的系统性能。

【特性说明】

配件
Parts
华测X5小型化智能RTK测量系统

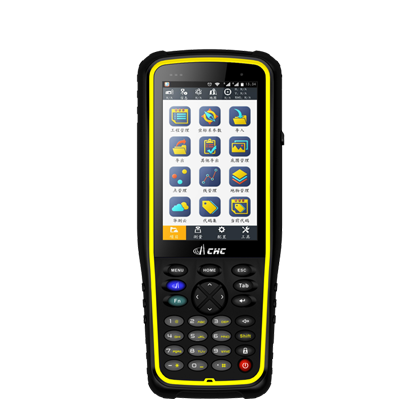

    • HCE300手簿
    • ● Android 6.0
    • ● 1+16G
    • ● 四核处理器
    • ● 4.3英寸电容屏
    • ● 6500mAh,可插拔,25小时
华测X5小型化智能RTK测量系统

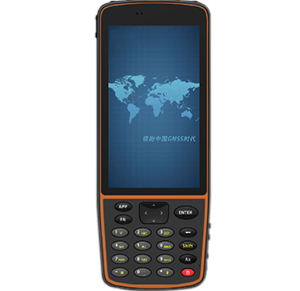

    • HCE320手簿
    • ● Android 7.1
    • ● 2+16G
    • ● 八核急速处理器
    • ● 5.5英寸AMOLED自发光电容屏
    • ● 支持急速充电
    • ● 内置8000mAh,32小时
