华测X9 智能RTK测量系统

华测X9 智能RTK是一款收发一体电台、GPRS网络、双电池智能供电的全功能RTK接收机。

【产品概述】

华测X9 智能RTK测量系统

华测X9 智能RTK测量系统

华测X9 智能RTK测量系统

【特性说明】

参 数
项目
内 容 指 标

接收机特性

卫星跟踪

北斗全星座

操作系统

LINUX操作系统

防水透气膜

初始化时间

5s③

数据输出速率

最大50Hz

初始化可靠性

>99.99%

接收机外观

外观

流线型圆柱体

按键

1个电源键、1个静态切换键

指示灯

1个差分信号灯

1个卫星灯

1个数据采集灯

2个电源指示灯

1个WiFi指示灯

标称精度①

静态精度

平面精度:±(2.5+ 0.5×10-6×D) mm
高程精度:±(5+0.5×10-6×D) mm

RTK精度

平面精度:±(8 + 1×10-6×D) mm
高程精度:±(15+ 1×10-6×D) mm

单机精度

1.5m

码差分精度②

平面精度:±0.25m+1ppm
高程精度:±0.50m+1ppm

电气化参数

主机功耗

3.2W

电池容量

3400mAh*2*7.4V=50.32Wh

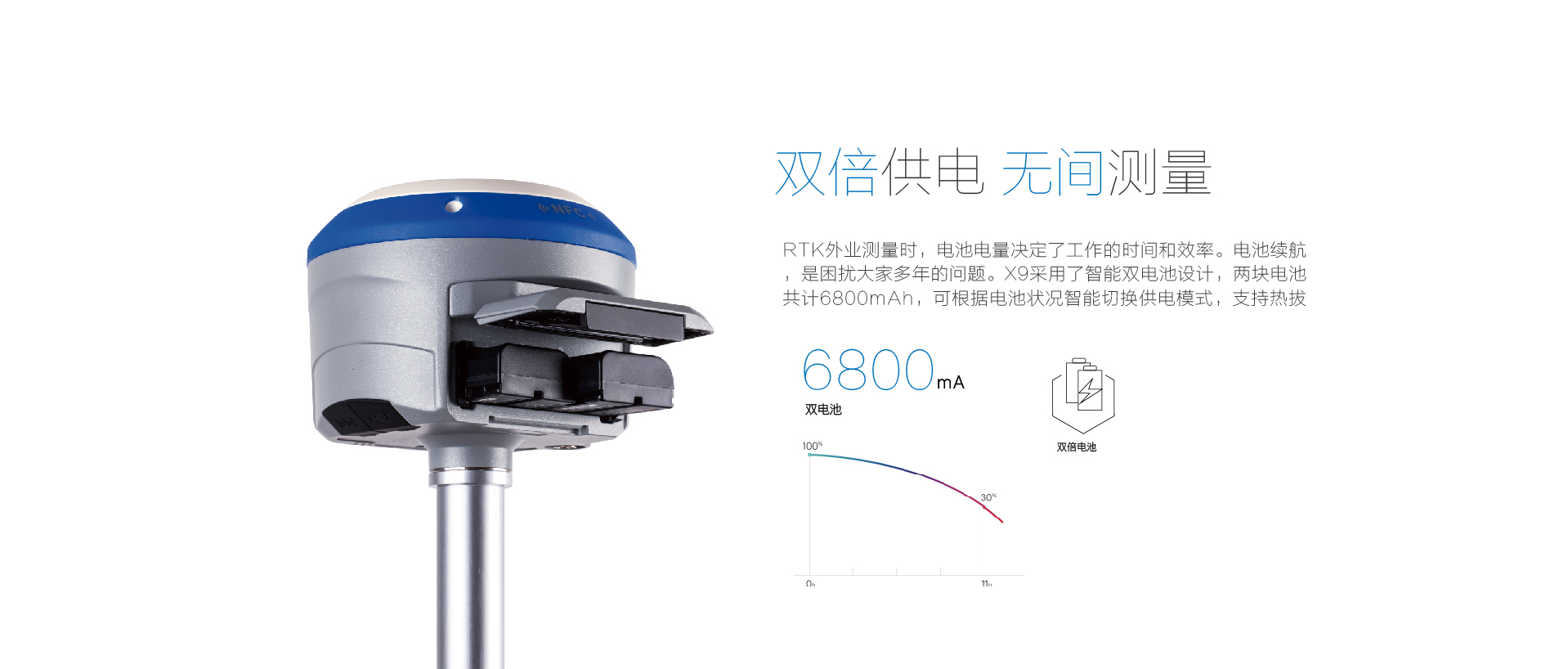

电池技术

双电池智能供电系统

电池工作时间④

RTK模式12小时,可外接直流电,双电池电源自动切换

外接电源

9-36V DC

物理特性

尺寸

13.5cm×10.6cm

重量

≤1Kg

材质

AZ91D镁合金

工作温度

-45℃~+75℃

存储温度

-55℃~+85℃

湿    度

100%无冷凝

防水防尘

IP68级

冲击震动

IK08级

数据通讯

I/O接口

1个外置UHF天线接口

1个七针LEMO数据口,支持供电,差分数据输出

1个mini USB数据传输口,支持USB数据下载,U盘升级功能

1个micro SIM卡槽

差分格式

RTCM3.2、RTCM3.X、CMR、CMR+、CMRx、RTCM2.3

内置电台

功率:0.1W-2W可调
频率:450-470MHz(X9pro兼容进口高频)

协议:CHC

网络模块

联通3.5G
向下兼容联通3G(WCDMA),移动2G(GSM)

可选电信3G(CDMA2000)、4G全网通

WiFi

802.11 B/G/N,具有WiFi热点功能,任何智能终端均可接入接收机;

蓝牙

BT 4.0,向下兼容BT2.x,协议支持Win/Android/IOS系统

NFC

手簿与主机触碰即可实现WiFi自动连接

静态存储

存储格式

 HCN、RINEX、HRC、压缩RINEX数据可选

存储空间

标配16GB存储器,支持空间保护

存储方式

6进程同时存储

下载方式

即插即用的USB

FTP远程推送+本地一键下载

HTTP下载

辅助测量

电子气泡

可以实现接收机居中自动测量,真正解放你的右手

倾斜测量

X9pro标配支持倾斜测量

数据输出

输出格式

NMEA 0183、PJK平面坐标、二进制码

输出方式

BT/WiFi/RS232/电台

内置网页

查询功能

查询接收机状态及设置信息

设置功能

接收机工作模式,通讯方式,静态采集,数据输出等

注:

①精度和可靠性会受到多路径、障碍物、卫星几何位置和大气条件等外界条件影响而变,建议把仪器架设在开阔、无明显电磁干扰和多路径环境的地方。基线长于30公里时候需要精密星历,可能需要长达24小时的观测时间,才能达到高精度静态规范的指标。

②取决于提供码差分数据的系统性能。

③可能受大气条件、信号多路径、障碍物和卫星几何位置的影响。

④电池工作时间因不同工作模式、电池寿命和外界温度而不同。
*本公司产品技术参数及配置如有变更,恕不另行通知。


配件
Parts
华测X9 智能RTK测量系统

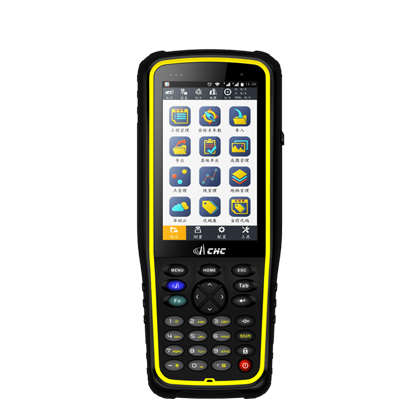

    • HCE300手簿是华测专为外业测量人员设计的一款全能型军工级手簿
    • ● 四核高速CPU
    • ● 4G全网通,双卡双待
    • ● 4.3寸多点触控液晶屏
    • ● Android 6.0操作系统
    • ● 支持按键输入中英文及数字、字符
    • ● LandStar7全功能型大地测量软件
    • ● 多点触控电容屏,支持带图作业
    • ● 支持点触笔
    • ● 云服务功能
    • 使您能更高效更舒适的完成测绘任务,让测量从此成为享受!
